Train Arrière

On commence par préparer les lames de ressort qui vont soutenir tout le reste. Il s'agit de lames renforcées (il va y avoir pas mal de poids dans le coffre avec la sono). il y a plus de lames d'origine

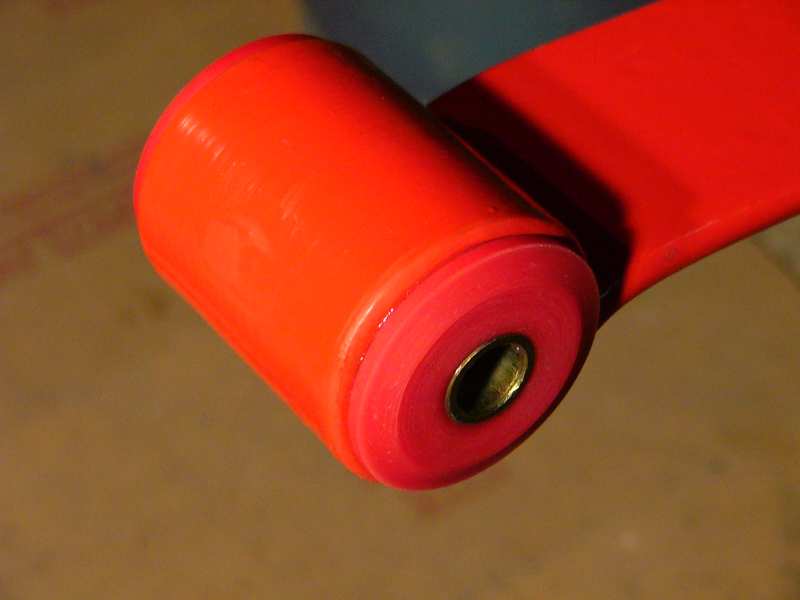

on presse une bague en alu dan l'oeil avant de la lame en lieu et place du caoutchouc d'origine

Agrandir (46Ko)

on monte le support des traction bars (Competition Engineering Slide-A-Link).

Agrandir (43Ko)

Agrandir (30Ko)

on monte le support de lame à l'avant. il viendra se clipser sous la coque et bloquer les subframe connectors

Agrandir (47Ko)

on retourne la lame

Agrandir (52Ko)

pour monter des silentblocs polyurethane dans l'oeil arrière.

Agrandir (20Ko)

Agrandir (19Ko)

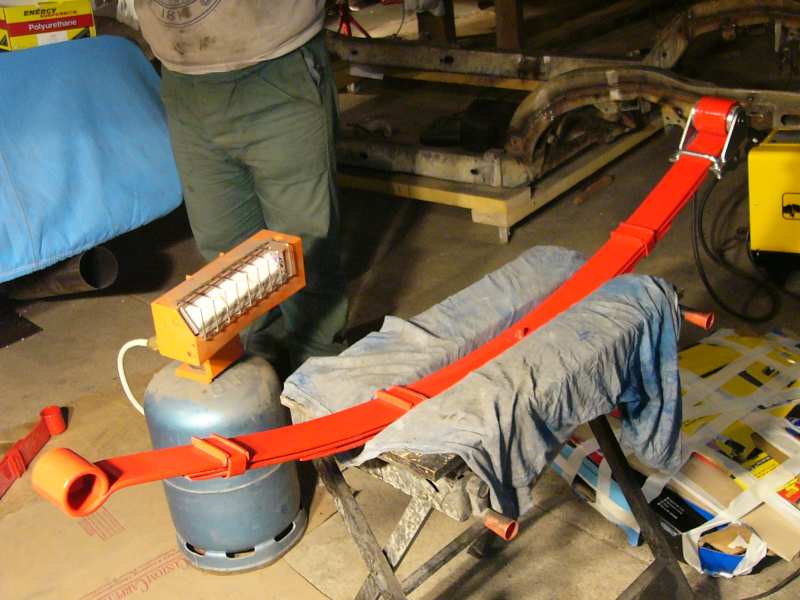

on accroche l'arrière de la lame

Agrandir (55Ko)

puis l'avant

Agrandir (46Ko)

et hop !

Agrandir (57Ko)

on pose le patin en polyurethane qui va entre le pont et la lame. le 2e patin qui va sous la lame ne peut pas se monter car les lames sont trop épaisses

Agrandir (41Ko)

on pose le pont par dessus et on met les boulons en U (diamètre plus gros que d'origine alors il faut repercer le pont à 1/2")

Agrandir (40Ko)

on monte le support d'amorto et les silent blocs de barre stab et on peut serrer

Agrandir (55Ko)

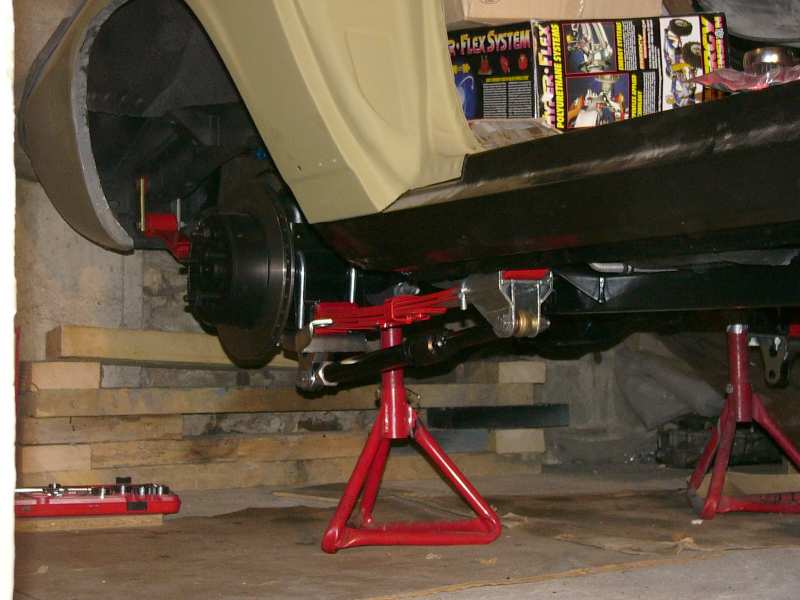

on monte maintenant la biellette téléscopique qui fait office de traction bar (le réglage se fera bien plus tard lorsque l'auto sera complète).

Agrandir (49Ko)

Agrandir (44Ko)

Agrandir (44Ko)

on monte les amortos. il s'agit d'amortos gabriel gonflables repeints en rouge. par de pb côté conducteur, mais il a fallu faire une bosse de l'autre côté car il touchait la durite de frein sur le Wilwood. Si jamais la hauteur de caisse ne justifie pas leur emploi, il seront remplacés par une paire de koni comme à l'avant. mais pour ça, il faudra attendre que la Camaro soit terminée et la sono montée

Agrandir (50Ko)

Agrandir (51Ko)

les barres anti-roulis ont été upgradées. la barre arrière passe de 9/16" à 7/8". Elle est montée avec des silent-blocs polyurethane

Agrandir (41Ko)

et voilà le résultat !

Agrandir (57Ko)
