Système de refroidissement

Côté refroidissement, je préfère voir large plutôt que risquer la chauffe du moteur. on va donc mettre du gros lourd. mieux vaut avoir un gros système utilisé à 30% qu'un système sous dimensionné...

on est donc parti du support de radiateur d'origine. Il a fallu faire quelques réparations car c'était le morceau le plus rouillé de la Camaro ! J'ai du découper la tole sous le radiateur de clim, en former une autre que Vince a soudé en place. pareil sous la batterie. la rouille avait transformé ces toles en dentelle :-(

tant qu'on y était, on a soudé des supports pour les radiateurs d'huile moteur/boite. ce sont les 3 fers plats parallèles

Agrandir (99Ko)

une fois réparée, la pièce est partie chez le sableur pour décapage et poudrage. Elle est revenue comme neuve et les réparations sont quasi-invisibles

Agrandir (830Ko)

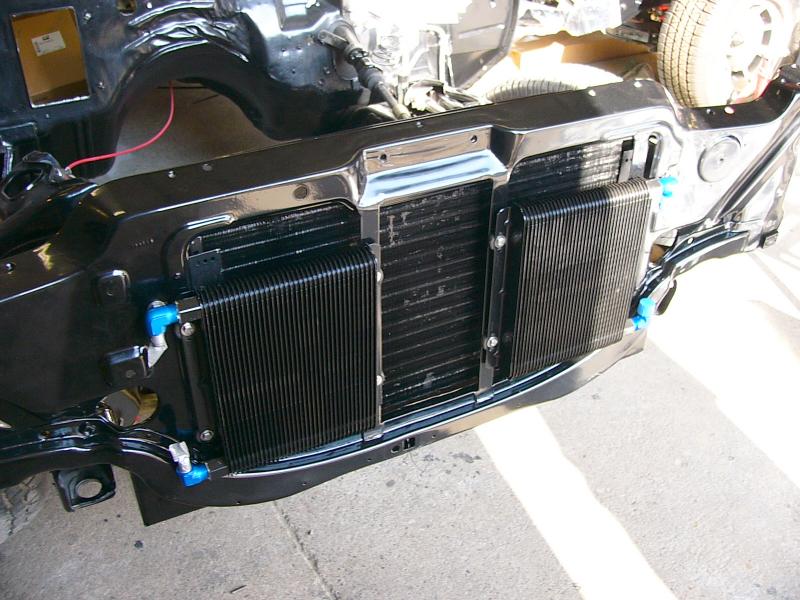

on monte donc une paire de radiateurs d'huile B&M. Côté conducteur, ça sera pour l'huile moteur (durites avia en -10AN). côté passager, ce sera un radiateur aditionnel pour la boitoto en série avec le refroidisseur d'huile d'origine intégré au radiateur de flotte (durites en -6AN).

Agrandir (90Ko)

on monte ensuite le radiateur de clim. c'est une repro de l'original. ça monte tout seul.

Agrandir (85Ko)

Agrandir (85Ko)

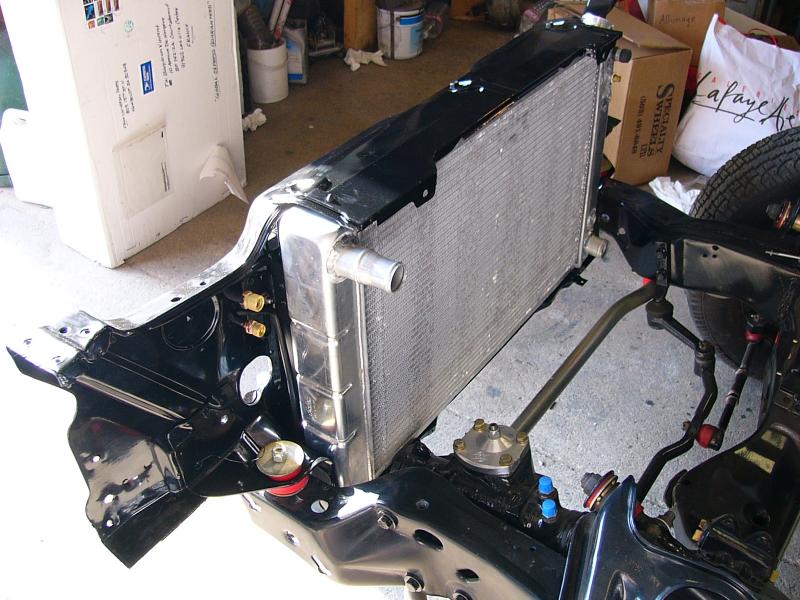

Vient ensuite la 3e couche de radiateur. c'est un radiateur alu de chez Northern. il y a 2 rangées de tubes de 1" de diamètre et du coup, le radiateur est plus épais. la seule modif à faire était de retailler les caoutchoucs

Agrandir (86Ko)

tout tombe pile-poil (on a monté les pattes qui maintiennent la face avant pour vérifier). ça devrait bien refroidir !

Agrandir (95Ko)

Agrandir (84Ko)

Côté ventilo, on a un pack Spal. 2 ventilos de 12" haut débit. ça souffle 3200cfm (c'est mesuré devant un radiateur contrairement à tous les autres ventilos du marché qui sont mesurés à l'air libre) et ça tire 50A ! Quand on roule, des petits clapets en caoutchouc (les petits rectangles au dessus et au dessous des ventilos) s'ouvrent pour laisser l'air s'engoufrer. il a fallu bricoler des pattes sur mesure pour maintenir les ventilos en place

Agrandir (78Ko)

Agrandir (87Ko)

petite frayeur au montage... on a bien cru que ça ne passait pas... c'est juste, mais ça rentre (on ne passe pas un doigt).

Agrandir (84Ko)

et hop ! ça commence à faire épais...

Agrandir (72Ko)
